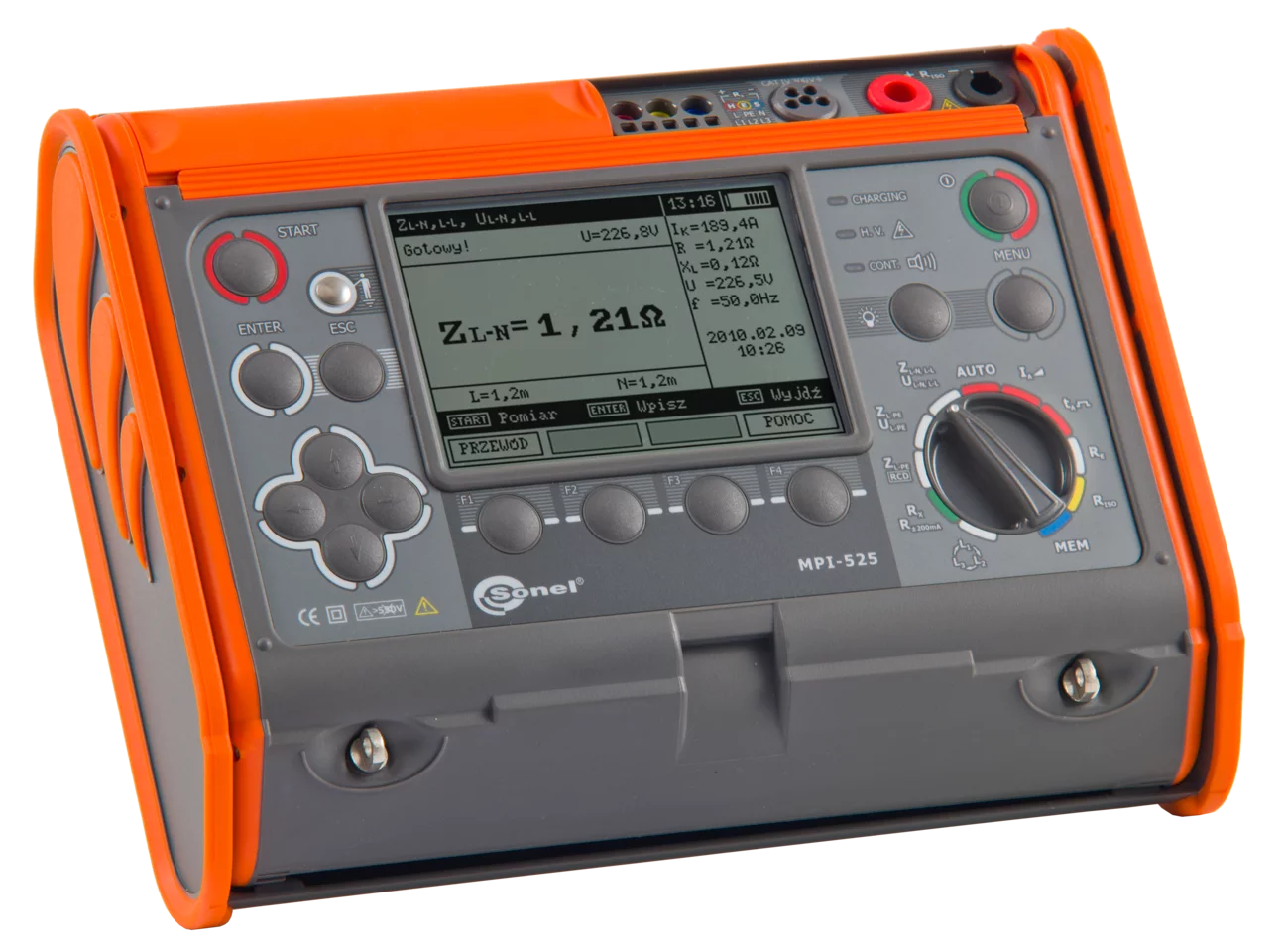

Sonel MPI-525 to nowoczesny, zaawansowany technologicznie wielofunkcyjny miernik parametrów instalacji elektrycznych, stworzony z myślą o najbardziej wymagających użytkownikach. Model WMPLMPI525 umożliwia wykonywanie szerokiego zakresu pomiarów, dzięki czemu doskonale sprawdza się w codziennej pracy instalatorów oraz specjalistów od pomiarów odbiorczych i okresowych.
Urządzenie Sonel MPI-525 wyróżnia się możliwością pomiaru rezystancji izolacji napięciem do 2500 V, co czyni go unikatowym w swojej klasie. Zastosowanie adaptera AutoISO-2500 pozwala na automatyczne testowanie przewodów 3-, 4- i 5-żyłowych, znacznie przyspieszając pracę i eliminując ryzyko błędów.
Miernik Sonel MPI-525 został zaprojektowany z myślą o pracy w trudnym środowisku – jego obudowa o klasie szczelności IP54 zapewnia ochronę przed pyłem i wilgocią. Dzięki solidnej konstrukcji i przesuwanej pokrywie wyświetlacza urządzenie jest odporne na uszkodzenia mechaniczne i wygodne w transporcie.
Dane z pomiarów można łatwo przesłać do komputera przez USB lub łączność bezprzewodową. Do tworzenia dokumentacji i raportów wykorzystuje się dedykowane oprogramowanie Sonel, w tym Sonel Reader oraz Sonel Pomiary Elektryczne. Obsługa pamięci do 990 wyników umożliwia efektywną organizację danych pomiarowych.
Model WMPLMPI525 to nie tylko precyzja i funkcjonalność – to także oszczędność czasu, wysoki poziom bezpieczeństwa i kompatybilność z najnowszymi standardami. Miernik sprawdzi się zarówno w instalacjach domowych, jak i przemysłowych, będąc niezastąpionym narzędziem każdego profesjonalisty.
| Funkcje pomiarowe | Zakres pomiarowy | Zakres wyświetlania | Rozdzielczość | Dokładność |
|---|---|---|---|---|
| Impedancja pętli zwarcia | ||||
| Pętla zwarcia ZL-PE, ZL-N, ZL-L | 0,13 Ω…1999,9 Ω wg IEC 61557 | 0,00 Ω…1999 Ω | da 0,01 Ω | ±(5% w.m. + 3 cyfry) |
| Pętla zwarcia ZL-PE w trybie RCD | od 0,50 Ω…1999 Ω wg IEC 61557 | 0,00 Ω…1999 Ω | da 0,01 Ω | od ±(6% w.m. + 5 cyfr) |
| Pomiary parametrów wyłączników RCD | ||||
| Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn | ||||
| RCD ogólnego typu i krótkozwłoczny | 0 ms…300 ms | 0 ms…300 ms | 1 ms | ±(2% w.m. + 2 cyfry) |
| RCD selektywny | 0 ms…500 ms | 0 ms…500 ms | 1 ms | ±(2% w.m. + 2 cyfry) |
| Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn | ||||
| dla prądu różnicowego sinusoidalnego (typ AC) | 3,0 mA…1000 mA | 3,0 mA…1000 mA | od 0,1 mA | ±5% IΔn |
| dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) | 3,5 mA…700 mA | 3,5 mA…700 mA | od 0,1 mA | ±10% IΔn |
| dla prądu różnicowego stałego (typ B) | 2,0 mA…1000 mA | 2,0 mA…1000 mA | od 0,1 mA | ±10% IΔn |
| Rezystancja uziemienia | ||||
| Metoda 3-przewodowa | od 0,5 Ω…1,99 kΩ wg IEC 61557-5 | 0,00 Ω…1,99 kΩ | od 0,01 Ω | od ±(2% w.m. + 3 cyfry) |
| Rezystancja izolacji | ||||
| Napięcie pomiarowe 50 V | 50 kΩ…250 MΩ wg IEC 61557-2 | 0 kΩ…250 MΩ | od 1 kΩ | ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 100 V | 100 kΩ…500 MΩ wg IEC 61557-2 | 0 kΩ…500 MΩ | od 1 kΩ | ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 250 V | 250 kΩ…999 MΩ wg IEC 61557-2 | 0 kΩ…999 MΩ | od 1 kΩ | ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 500 V | 500 kΩ…2,00 GΩ wg IEC 61557-2 | 0 kΩ…2,00 GΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 1000 V | 1000 kΩ…3,00 GΩ wg IEC 61557-2 | 0 kΩ…3,00 GΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 2500 V | 2,50 MΩ…9,99 GΩ wg IEC 61557-2 | 0 kΩ…9,99 GΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
| Rezystancja przewodów ochronnych i wyrównawczych | ||||
| Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA | 0,12 Ω…400 Ω wg IEC 61557-4 | 0,00 Ω…400 Ω | od 0,01 Ω | ±(2% w.m. + 3 cyfry) |
| Pomiar rezystancji małym prądem | 0,0 Ω…1999 Ω | 0,0 Ω…1999 Ω | od 0,1 Ω | ±(3% w.m. + 3 cyfry) |
| Wskazania kolejności faz | zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz) |
