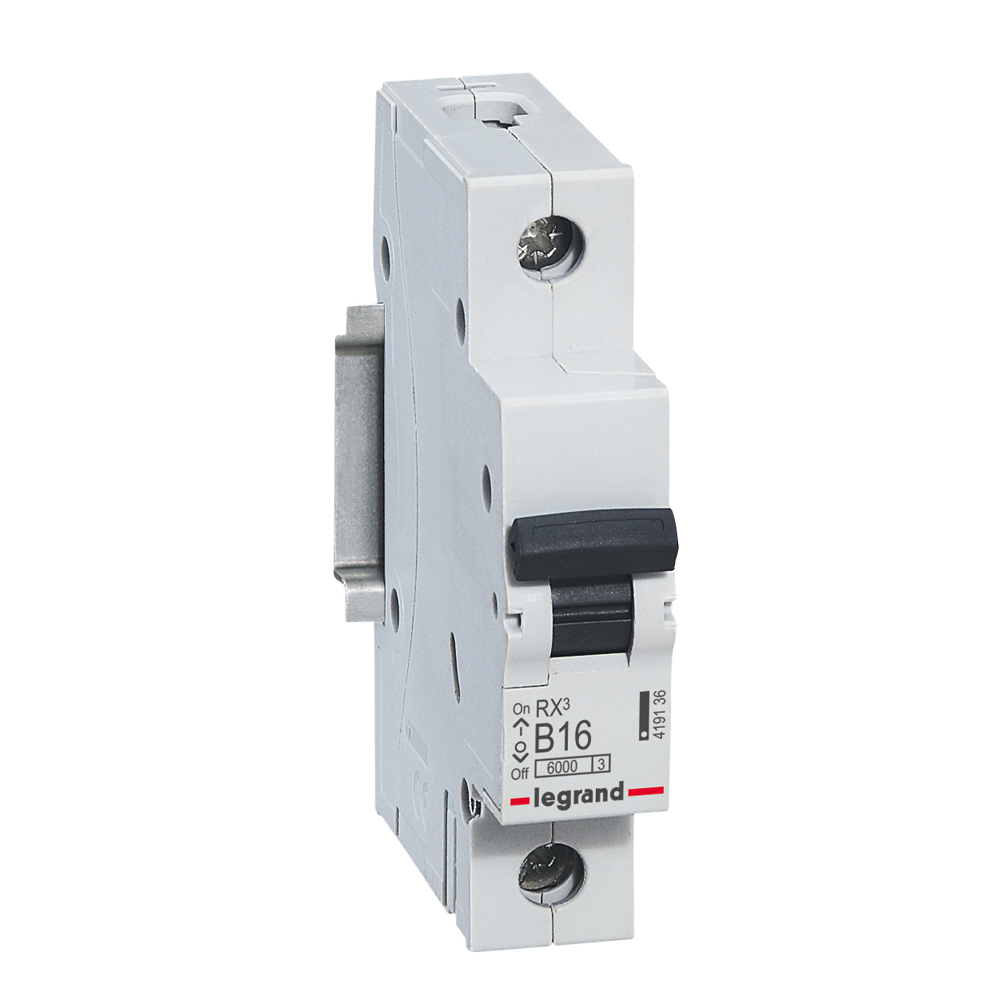

Wyłącznik nadprądowy Legrand RX3 1P B 16A to zaawansowane rozwiązanie przeznaczone do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami, a także do zarządzania i izolowania obwodów elektrycznych. Urządzenie to charakteryzuje się wyzwalaczem termiczno-magnetycznym, co zapewnia niezawodność działania w przypadku wystąpienia awarii. Wyłącznik ten, zgodnie z normą IEC 60898-1, oferuje zdolność zwarciową wynoszącą 6000 A, co sprawia, że jest idealnym wyborem do instalacji domowych, zapewniając wysoką wydajność oraz bezpieczeństwo użytkowania.
Legrand RX3 1P B 16A zapewnia ochronę przed przeciążeniami, dzięki której instalacje elektryczne są chronione przed nadmiernym przepływem prądu, co mogłoby prowadzić do uszkodzeń urządzeń elektrycznych lub zagrożenia pożarowego. Wyłącznik oferuje również możliwość przyłączenia za pomocą kabli miedzianych, szyn sztyftowych lub szyn grzebieniowych, co umożliwia elastyczną instalację, zarówno od góry, jak i od dołu.
Wyłącznik Legrand RX3 1P B 16A może być stosowany w różnorodnych aplikacjach, w tym w instalacjach domowych i komercyjnych, gdzie istnieje potrzeba niezawodnej ochrony przed przeciążeniami i zwarciami. Urządzenie to jest montowane na szynie DIN, co ułatwia integrację z istniejącymi systemami elektrycznymi. Jego stopień ochrony IP20 gwarantuje ochronę przed ciałami stałymi większymi niż 12,5 mm, co zapewnia bezpieczeństwo użytkowania, a odporność udarowa IK02 dodatkowo chroni przed przypadkowymi uszkodzeniami mechanicznymi.
Wyłącznik Legrand RX3 1P B 16A to wysokiej klasy urządzenie, które spełnia wszystkie wymagania dotyczące ochrony instalacji elektrycznych.
| Charakterystyka wyzwalania | B |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Możliwość dodatkowego wyposażenia | NIE |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
| Szerokość wyrażona liczbą modułów | 1 |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Głębokość wbudowania | 44 mm |
| Klasa ograniczenia energii | 3 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Montaż podtynkowy | TAK |
| Wykonanie przeciwwybuchowe | NIE |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 16 |
| Charakterystyka wyzwalania | B |
