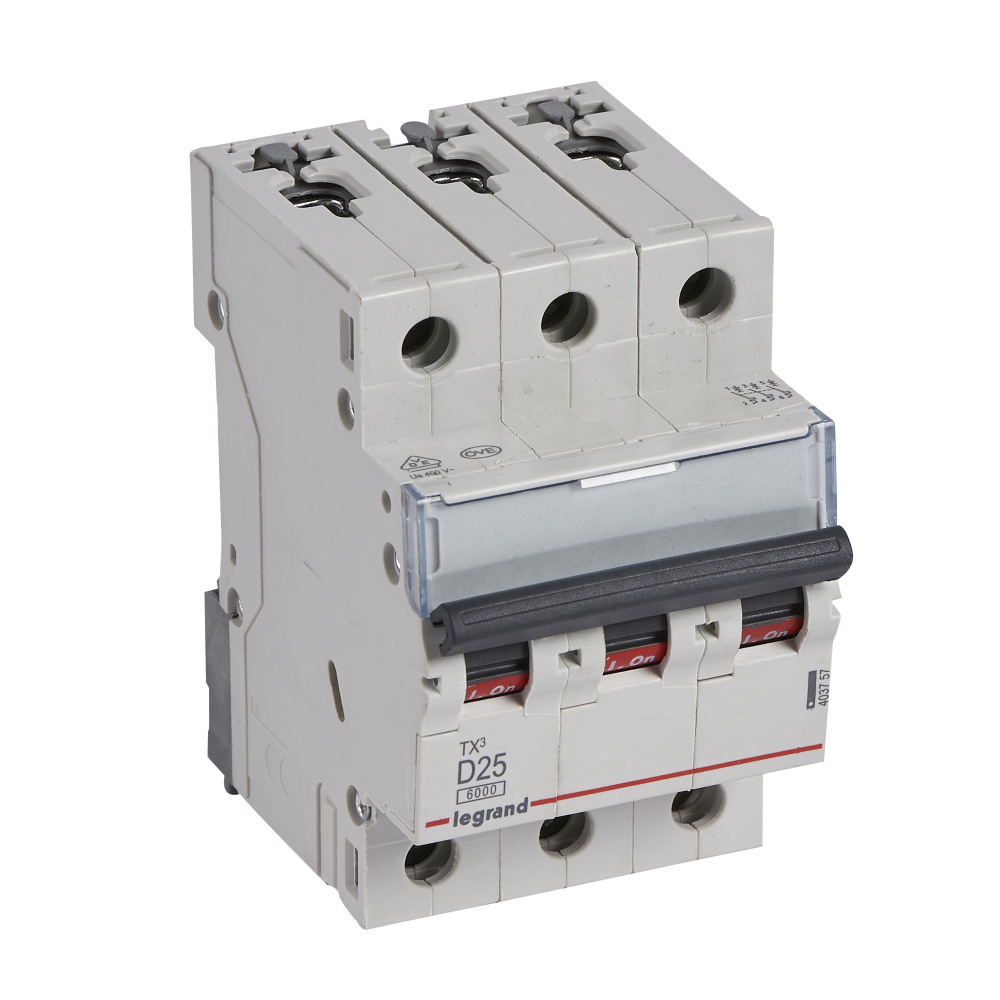

Wyłącznik nadprądowy trójbiegunowy Legrand S303 o charakterystyce wyzwalania typu D, jest przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć oraz przeciążeń. Urządzenie zapewnia niezawodną ochronę w układach prądu przemiennego o napięciu znamionowym 400 V i prądzie znamionowym 25 A. Charakteryzuje się zdolnością łączeniową do 10 kA (przy 230 V).
Dzięki zastosowaniu wyłącznika nadprądowego serii TX3 możliwe jest bezpieczne rozłączanie zasilania, co podnosi poziom ochrony urządzeń i instalacji elektrycznych. Urządzenie przystosowane jest do montażu na szynie DIN, co zapewnia jego łatwą i szybką instalację w rozdzielnicy. Montaż może odbywać się podtynkowo, a połączenia mogą być realizowane przy użyciu zacisków śrubowych, szynoprzewodów lub kabli.
Wyłącznik posiada wysoką odporność na udar prądowy (4 kV) oraz odporność udarową IK02. Urządzenie spełnia wymagania norm EN 60898, co gwarantuje niezawodność i bezpieczeństwo jego użytkowania. Produkt jest także bezhalogenowy, co podnosi jego bezpieczeństwo ekologiczne.
Wyłącznik nadprądowy Legrand S 303 serii TX3 to idealne rozwiązanie dla profesjonalnych instalacji elektrycznych, wymagających niezawodnej ochrony oraz funkcjonalności w zastosowaniach przemysłowych i komercyjnych.
dawniej - C930-326202
| Charakterystyka wyzwalania | D |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | TAK |
| Możliwość dodatkowego wyposażenia | TAK |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 25 A |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 3 |
| Wykonanie przeciwwybuchowe | NIE |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Stopień szczelności | IP20 |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 25 |
| Charakterystyka wyzwalania | D |
| Rodzaj napięcia s% | AC |
| Liczba biegunów | 3 |
